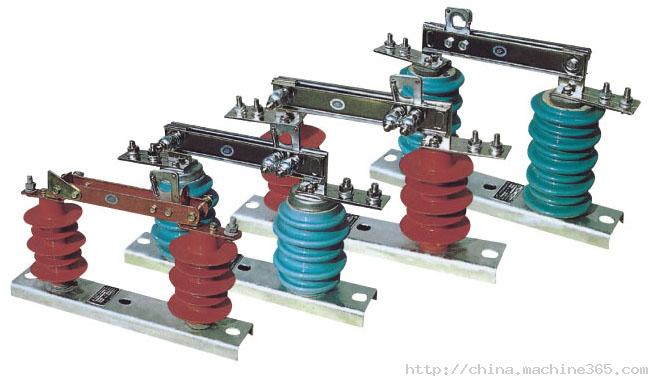

（H)GW9系列戶外高壓隔離開關是三相交流50HZ戶外高壓電器，供有電壓無負荷時分合電路之用。
(H)GW9系列戶外高壓隔離開關按外絕緣能力分為普通型和耐污型兩種，均可附裝接地開關，接地開關分單接地、雙接地兩種，接地開關按承受短路電流的電動力作用的熱效應能力又分為Ⅰ型和Ⅱ型。

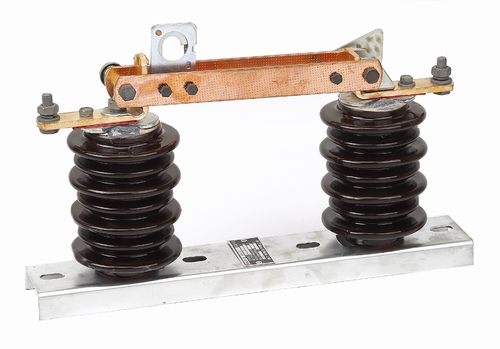

一、結構：
(H)GW9系列戶外高壓隔離開關配用CS17型人力操作機構，機構上附裝電磁鎖及設有聯鎖板以實現隔離開關主閘刀和接地開關之間的聯鎖。
二、技術參數：
|

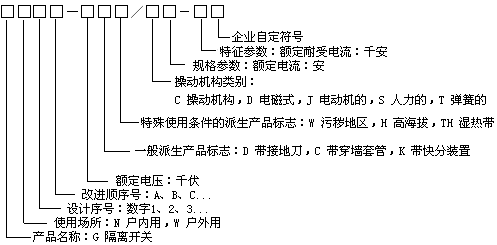

產品型號 Type
參數 Data
項目名稱 Item |
(H)GW9-10/200
D(W) |
(H)GW9-10/400
D(W) |
(H)GW9-10/630
D(W) |
|
額定電壓 Rated Voltage kV |
12 |
12 |
12 |
|
額定電流 Rated current A |
200 400 630 |
|
額定短時耐受電流（有效值）Rated short time withstand current(rms) kA |
12.5 |
|
額定短路持續時間 Rated short-circuit sustanined time S |
4 |
|
額定峰值耐受電流（峰值）Rated peak withstand curent(peak) kA |
31.5 |
|
接線端子額定靜拉力（縱向）Rated mechanical load of termina(axial) |
750 |
1000 |
1000 |
|
額定短時工頻耐受電壓（有效值）
Rated short-time power frequence
withstand voltage(rms) kV |
|
38 |
38 |
38 |
|
|
42 |
42 |
42 |
|
額定雷電沖擊耐受電壓（峰值）
Lightning impulse withstand
voltage(peak) kV |
|
75 |
75 |
75 |
|
|
85 |
85 |
85 |
|
|
|

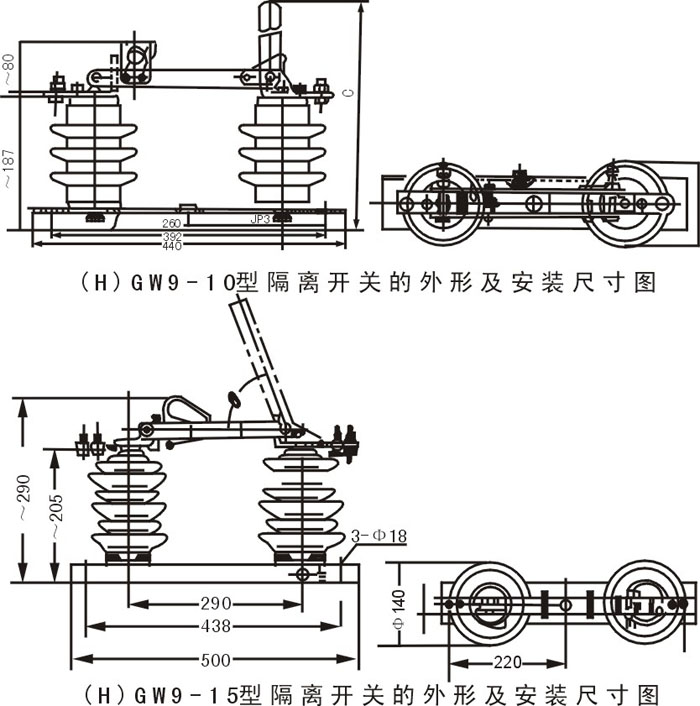

三、安裝尺寸及外型圖：
高壓隔離開關是一種沒有專門滅弧裝置的高壓開關設備，在分閘狀態有明顯可見的斷口，在合閘狀態能可靠地通過正常工作電流和短路故障電流，可供高壓電氣設備在無負載而有電壓的情況下分合電路之用，在線路檢修時可保證在隔離區域內安全地進行工作。
四、采用標準：
本廠生產的高壓隔離開關滿足下列標準：
1 GB1985《交流高壓隔離開關和接地開關》
2 GB11022《高壓開關設備通用技術條件》
3 GB763《交流高壓電器在長期工作時的發熱》
4 等效采用IEC-129出版物《交流高壓隔離開關與接地開關》
5 等效采用IEC-694出版物《高壓開關設備和控制設備標準和共同條款》
6 GB311.1《高壓輸變電設備的絕緣配合》
7 GB/T16927.1~2《高電壓試驗技術》
8 GB2706《交流高壓電器動、熱穩定試驗方法》
9 GB3309《高壓開關設備在常溫下的機械試驗》
10 GB5582《高壓電力設備外絕緣的污穢等級》
11 GB5273《變壓器、高壓電器和套管的接線端子》
12 GB/T12601《高壓開關設備嚴重凍冰條件下的操作試驗》
13 GB/T13540《高壓開關設備抗地震性能試驗》
14 ZB/T6462《交流高壓隔離開關開合母線轉換電流試驗》
15 JB/DQ2080《高壓開關設備防雨試驗方法》
16 GB11604《高壓電器設備無線電干擾測量方法》
五、使用條件：
正常使用條件：
1 海拔分為1000m、2000m、3000m；
2 周?chē)諝鉁囟?BR>上限 +40℃
下限 一般地區：戶內為-10℃，戶外為-30℃；高寒地區：戶內為-25℃，戶外為-40℃；
3 戶內產品濕度：相對濕度：日平均值不大于95%，月平均值不大于90%；
4 戶外產品風壓不超過700Pa（相當于風速34m/s）；
5 地震烈度不超過8度；
6 戶外產品覆冰厚度為5mm、10mm；
7 空氣污穢程序：
戶外產品的使用環境的污穢程度分為0、I級（普通型）、II級（中污型）、III、IV級（重污型），由產品技術條件規定。
8 戶內產品周?chē)諝鈶?yīng)不受腐蝕性或可烯氣體，水蒸氣等明顯污染，無經常性的劇烈振動。
異常使用條件：
說明：用戶需要超出上述標準規定及使用條件的產品，由供需雙方協商。
